COMAX® L - Standardtypen,Querkraft parallel zur Fuge

Technische Daten

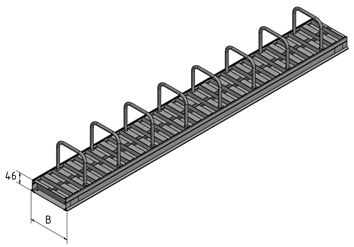

Agenda:
B = Typ/Blechbreite/Elementbreite
l = Verankerungslänge
b = Bügelbreite
h = Bügelhöhe
e = Bügelabstand

Anwendungen, Merkmale, Eigenschaften und Vorteile

Standardlänge 1,25 m; Kastenhöhe 46 mm
Verzahnung in Querrichtung für die optimale Kraftübertragung
COMAX® L für die aufnehmbare Schubkraft parallel zur Fuge
COMAX® L - KOMO-zertifiziert
Der entscheidende Vorteil für den Planer:
Nach EC 2 erzielt der COMAX® L die Einstufung "VERZAHNT"
Formstabile Abdeckung gewährleistet kurze Ausschalzeiten
Sondertypen auf Anfrage

Berechnungstool zur Ermittlung der Querkrafttragfähigkeit
Zeichnungsdetails (Download Zipdatei DXF/DWG)

Downloads

Allg. bauaufsichtliche Zulassung
ArtikelnummerTyp/Blechbreite mmBSt Ø mmBügel­abstände e in cmb cmh cml cmVerpackung Stück/PaletteGewicht kg/Meter
54110815L11081581532  80 Stück/Palette = 100m3,5
54110820L11082081532  80 Stück/Palette2,89
54111015L110101581539  80 Stück/Palette6,003
54111020L110102081539  80 Stück/Palette4,937
54140815L140815111532  80 Stück/Palette = 100m3,93
54140820L140820111532  80 Stück/Palette3,3
54141015L1401015111539  80 Stück/Palette6,429
54141020L1401020111539  80 Stück/Palette5,333
54141215L1401215111546  80 Stück/Palette9,206
54141220L1401220111546  80 Stück/Palette7,416
54160815L160815131532  60 Stück/Palette = 75m4,16
54160820L160820131532  60 Stück/Palette3,52
54161015L1601015131539  60 Stück/Palette7,685
54161020L1601020131539  60 Stück/Palette6,569
54161215L1601215131546  60 Stück/Palette10,497
54161220L1601220131546  60 Stück/Palette8,679
54190815L190815161532  60 Stück/Palette = 75m4,6
54190820L190820161532  60 Stück/Palette3,93
54191015L1901015161539  60 Stück/Palette8,345
54191020L1901020161539  60 Stück/Palette7,2
54191215L1901215161546  60 Stück/Palette11,21
54191220L1901220161546  60 Stück/Palette9,349
54220815L220815191532  48 Stück/Palette = 60m4,92
54220820L220820191532  48 Stück/Palette4,02
54221015L2201015191539  48 Stück/Palette6,57
54221020L2201020191539  48 Stück/Palette5,52
54221215L2201215191546  48 Stück/Palette9,92
54221220L2201220191546  48 Stück/Palette7,41
54240815L240815211532  40 Stück/Palette = 50m5,11
54240820L240820211532  40 Stück/Palette4,42
54241015L2401015211539  40 Stück/Palette6,72
54241210L2401210211532  40 Stück/Palette13,67
54241215L2401215211546  40 Stück/Palette9,4

Details zu Verpackung Stück/Palette
80 = 100 m
60 = 75 m
48 = 60 m
40 = 50 m

Downloads

Allg. bauaufsichtliche Zulassung

Lassen Sie uns in Kontakt bleiben

BETOMAX Systems GmbH & Co. KG

Postfach 10 01 52 │ D-41401 Neuss

Dyckhofstrasse 1 │ D-41460 Neuss



Tel: +49 2131/2797-0




E-Mail: info(at)betomax.de

# Social

www.betomax.de

Impressum│Datenschutz
