COMAX® Q - Standardtypen, Querkraft senkrecht zur Fuge

Details zu Verpackung Stück/Palette
80 = 100 m
60 = 75 m
48 = 60 m
40 = 50 m

Technische Daten

Agenda:

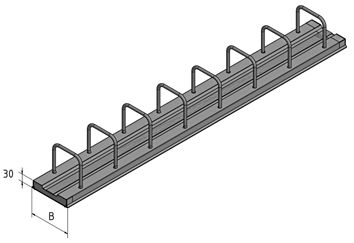

B = Typ/Blechbreite/Elementbreite
l = Verankerungslänge
b = Bügelbreite
h = Bügelhöhe
e = Bügelabstand

Anwendungen, Merkmale, Eigenschaften und Vorteile

Standardlänge 1,25 m; Kastenhöhe 30 mm
Verzahnung in Längsrichtung für die optimale Kraftübertragung
COMAX® Q für die Querkraftbeanspruchung senkrecht zur Fuge
COMAX® Q - KOMO-zertifiziert
Der entscheidende Vorteil für den Planer:
Nach EC 2 erzielt der COMAX® Q die Einstufung "VERZAHNT"
Formstabile Abdeckung gewährleistet kurze Ausschalzeiten
Sondertypen auf Anfrage

Berechnungstool zur Ermittlung der Querkrafttragfähigkeit
Zeichnungsdetails (Download Zipdatei DXF/DWG)

Downloads

Allg. bauaufsichtliche Zulassung
ArtikelnummerTyp/Blechbreite mmBSt Ø mmBügel­abstände e in cmb cmh cml cmVerpackung Stück/PaletteGewicht kg/MeterHinweis
53110815Q1108158153280 Stück/Palette*3,5*80=100m
53110820Q1108208153280 Stück/Palette*2,89*80=100m
53111015Q11010158153980 Stück/Palette*5,906*80=100m
53111020Q11010208153980 Stück/Palette*4,84*80=100m
53140815Q14081511153260 Stück/Palette*3,93*60=75m
53140820Q14082011153260 Stück/Palette*3,3*60=75m
53141015Q140101511153960 Stück/Palette*6,38*60=75m
53141020Q140102011153960 Stück/Palette*5,284*60=75m
53141215Q140121511154660 Stück/Palette*9,158*60=75m
53141220Q140122011154660 Stück/Palette*7,367*60=75m
53160815Q16081513153260 Stück/Palette*4,16*60=75m
53160820Q16082013153260 Stück/Palette*3,52*60=75m
53161015Q160101513153960 Stück/Palette*6,519*60=75m
53161020Q160102013153960 Stück/Palette*5,403*60=75m
53161215Q160121513154660 Stück/Palette*9,331*60=75m
53161220Q160122013154660 Stück/Palette*7,513*60=75m
53190815Q19081516153260 Stück/Palette*4,6*60=75m
53190820Q19082016153260 Stück/Palette*3,93*60=75m
53191015Q190101516153960 Stück/Palette*7,169*60=75m
53191020Q190102016153960 Stück/Palette*6,023*60=75m
53191215Q190121516154660 Stück/Palette*10,033*60=75m
53191220Q190122016154660 Stück/Palette*8,172*60=75m
53220815Q22081519153248 Stück/Palette*4,72*48=60m
53220820Q22082019153248 Stück/Palette*3,82*48=60m
53221015Q220101519153948 Stück/Palette*6,37*48=60m
53221020Q220102019153948 Stück/Palette*5,32*48=60m
53221215Q220121519154648 Stück/Palette*9,72*48=60m
53221220Q220122019154648 Stück/Palette*7,21*48=60m
53240815Q24081521153240 Stück/Palette*5,11*40=50m
53240820Q24082021153240 Stück/Palette*4,42*40=50m
53241015Q240101521153940 Stück/Palette*8,5*40=50m
53241215Q240121521154640 Stück/Palette*9,26*40=50m

Downloads

Allg. bauaufsichtliche Zulassung

Lassen Sie uns in Kontakt bleiben

BETOMAX Systems GmbH & Co. KG

Postfach 10 01 52 │ D-41401 Neuss

Dyckhofstrasse 1 │ D-41460 Neuss



Tel: +49 2131/2797-0




E-Mail: info(at)betomax.de

# Social

www.betomax.de

Impressum│Datenschutz
