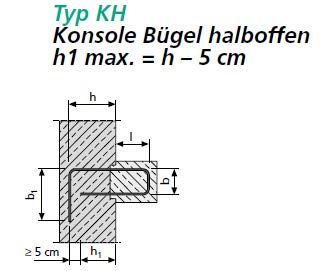

Typ KH - Konsole Bügel halboffen

Typ KH

Konsole Bügel halboffen, h1 max. = h - 5 cm.

Auch mit Biegerolle 10 ds lieferbar.

In Abhängigkeit von e und l werden die im Blech liegenden Bügel konisch gebogen. Bei max. Verankerungslänge ist die Bügelspitze 6 ds.

Gilt mit Biegerolle 4 ds.

Technische Daten

Die Werte e, b, b1, h, h1 und l sind variabel in Abhängigkeit von Elementbreite, Blechtyp und BSt Ø. Typ L nur b-Maße 8,11,13,16, 19 und 21 cm möglich.

Technische Änderungen vorbehalten. Die Maße wie auch die Kombination der Maximalwerte sind im Einzelfall abzustimmen. Aufgelistet sind Ausführungsbeispiele.
Blechtyp P/Q/LElement­breite mmBSt Ø mmBügel­abstände e in cmBügel­breite b1 in cm Bügel­höhe h in cmVerankerungs­länge für Element­länge 83 cm l in cmVerankerungs­länge für Elementlänge 125 cm l in cmBügel­breite b in cmBügel­höhe h1 in cm
P80  810813  7 -   8  7 -   8  68
P80  815813  7 - 13  7 - 13  68
P80  820813  7 - 18  7 - 18  68
P801015815  9 - 12  9 - 12  610
P801020815  9 - 17  9 - 17  610
P/Q/L110  810813  7 - 18  7 - 18  88
P/Q/L110  815813  7 - 27  7 - 27  88
P/Q/L110  820813  7 - 36  7 - 36  88
P/Q/L1101010815  9 - 12  9 - 12  810
P/Q/L1101015815  9 - 18  9 - 18  810
P/Q/L1101020815  9 - 24  9 - 24  810
P/Q/L110121581711 - 1211 - 12  812
P/Q/L110122081711 - 1711 - 17  812
P/Q/L140  810813  7 - 32  7 - 32118
P/Q/L140  815813  7 - 41,5  7 - 48118
P/Q/L140  820813  7 - 41,5  7 - 62,5118
P/Q/L1401010815  9 - 24  9 - 241110
P/Q/L1401015815  9 - 35  9 - 351110
P/Q/L1401020815  9 - 41,5  9 - 471110
P/Q/L140121081711 - 1411 - 141112
P/Q/L140121581711 - 2111 - 211112
P/Q/L140122081711 - 2811 - 281112
P/Q/L160  810813  7 - 41  7 - 41138
P/Q/L160  815813  7 - 41,5  7 - 61138
P/Q/L160  820813  7 - 41,5  7 - 62,5138
P/Q/L1601010815  9 - 31  9 - 311310
P/Q/L1601015815  9 - 41,5  9 - 471310
P/Q/L1601020815  9 - 41,5  9 - 621310
P/Q/L160121081711 - 2111 - 211312
P/Q/L160121581711 - 3111 - 311312
P/Q/L160122081711 - 4111 - 411312
P/Q/L190  810813  7 - 41,5  7 - 54168
P/Q/L190  815813  7 - 41,5  7 - 62,5168
P/Q/L190  820813  7 - 41,5  7 - 62,5168
P/Q/L1901010815  9 - 41,5  9 - 431610
P/Q/L1901015815  9 - 41,5  9 - 62,51610
P/Q/L1901020815  9 - 41,5  9 - 62,51610
P/Q/L190121081711 - 3111 - 311612
P/Q/L190121581711 - 41,511 - 461612
P/Q/L190122081711 - 41,511 - 611612
P/Q/L220  810813  7 - 41,5  7 - 62,5198
P/Q/L220  815813  7 - 41,5  7 - 62,5198
P/Q/L220  820813  7 - 41,5  7 - 62,5198
P/Q/L2201010815  9 - 41,5  9 - 511910
P/Q/L2201015815  9 - 41,5  9 - 62,51910
P/Q/L2201020815  9 - 41,5  9 - 62,51910
P/Q/L220121081711 - 3811 - 381912
P/Q/L220121581711 - 41,511 - 561912
P/Q/L220122081711 - 41,511 - 62,51912
P/Q/L240  810813  7 - 41,5  7 - 62,5218
P/Q/L240  815813  7 - 41,5  7 - 62,5218
P/Q/L240  820813  7 - 41,5  7 - 62,5218
P/Q/L2401010815  9 - 41,5  9 - 622110
P/Q/L2401015815  9 - 41,5  9 - 62,52110
P/Q/L2401020815  9 - 41,5  9 - 62,52110
P/Q/L240121081711 - 41,511 - 482112
P/Q/L240121581711 - 41,511 - 62,52112
P/Q/L240122081711 - 41,511 - 62,52112

Lassen Sie uns in Kontakt bleiben

BETOMAX Systems GmbH & Co. KG

Postfach 10 01 52 │ D-41401 Neuss

Dyckhofstrasse 1 │ D-41460 Neuss



Tel: +49 2131/2797-0




E-Mail: info(at)betomax.de

# Social

www.betomax.de

Impressum│Datenschutz
