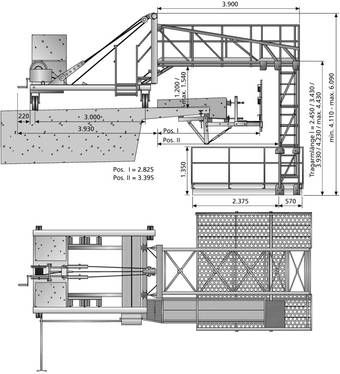

Montagewagen MTW 72

Fahrbare Arbeitsbühne zur rationellen Montage der Gesimskonsolen, zur Verlegung von Rohrleitungen oder für Sichtungs- bzw. Sanierungsarbeiten in Brückenrandbereichen.

Zulässige Belastung:
150 kg pro m² oder 6 Personen

Zur Montage und Demontage sowie zum Umsetzen des MTW's 72 werden Ausleger und Arbeitsbühne mit Hilfe der Winde hochgezogen (Kurbel abnehmbar)
Geschützter Zugang in der modularen Konstruktion (Laufsteg mit Sicherheitsleiter)
Traktion:
- manuell durch Baustellenpersonal
- motorgetriebene Fahrzeuge
- Greifzug (manuell)
Bedarfs-Zubehör:
- Fahrwerk-Aufständerung 10, 17 oder 34 cm
- Bühnenbelag aus Lochblechen
- Mastverlängerungen 20, 50, 80 oder 100 cm
- Ausleger-Verkürzung (Zusatzrahmen) bei geringem
Platzbedarf (unzureichende Fahrspurbreite)
Eigengewicht:
Montagewagen ca. 25 kN (2,5 t) Ballast 45 kN (4,5 t)
Weitere Hinweise siehe Aufbau und Verwendungsanleitung

Downloads

Aufbau und Verwendungsanleitung
ArtikelnummerBezeichnungVerpackungGewicht kg/Stück
44250100Montagewagen MTW 72
mit Bühnenbelag und Zugang
1 Stück2,800
44282004Ballast-Gewicht für MTW 72 (4 Stück erforderlich)1 Stück1'125
44282007Aufständerung 100 mm1 Stück15,2
44282008Aufständerung 170 mm1 Stück23,2
44282010Aufständerung 340 mm1 Stück29
44357020Mastverlängerung 20 cm1 Stück10,8
44357050Mastverlängerung 50 cm1 Stück80,41
44357080Mastverlängerung 80 cm1 Stück95,52
44357100Mastverlängerung 100 cm1 Stück101,24
44357110Ausleger-Verkürzung (Zusatzrahmen)1 Stück85
Miete auf Anfrage.

Downloads

Aufbau und Verwendungsanleitung

Lassen Sie uns in Kontakt bleiben

BETOMAX Systems GmbH & Co. KG

Postfach 10 01 52 │ D-41401 Neuss

Dyckhofstrasse 1 │ D-41460 Neuss



Tel: +49 2131/2797-0




E-Mail: info(at)betomax.de

# Social

www.betomax.de

Impressum│Datenschutz
