Fahrbare Arbeitsbühne zur rationellen Montage der Gesimskonsolen, zur Verlegung von Rohrleitungen oder für Sichtungs- bzw. Sanierungsarbeiten in Brückenrandbereichen.
Zulässige Belastung:
150 kg pro m² oder 6 Personen
Zur Montage und Demontage sowie zum Umsetzen des MTW's 72 werden Ausleger und Arbeitsbühne mit Hilfe der Winde hochgezogen (Kurbel abnehmbar)
Geschützter Zugang in der modularen Konstruktion (Laufsteg mit Sicherheitsleiter)
Traktion:
- manuell durch Baustellenpersonal
- motorgetriebene Fahrzeuge
- Greifzug (manuell)
Bedarfs-Zubehör:
- Fahrwerk-Aufständerung 10, 17 oder 34 cm
- Bühnenbelag aus Lochblechen
- Mastverlängerungen 20, 50, 80 oder 100 cm
- Ausleger-Verkürzung (Zusatzrahmen) bei geringem
Platzbedarf (unzureichende Fahrspurbreite)
Eigengewicht:
Montagewagen ca. 25 kN (2,5 t) Ballast 45 kN (4,5 t)
Weitere Hinweise siehe Aufbau und Verwendungsanleitung
Zulässige Belastung:
150 kg pro m² oder 6 Personen
Zur Montage und Demontage sowie zum Umsetzen des MTW's 72 werden Ausleger und Arbeitsbühne mit Hilfe der Winde hochgezogen (Kurbel abnehmbar)
Geschützter Zugang in der modularen Konstruktion (Laufsteg mit Sicherheitsleiter)
Traktion:
- manuell durch Baustellenpersonal
- motorgetriebene Fahrzeuge
- Greifzug (manuell)
Bedarfs-Zubehör:
- Fahrwerk-Aufständerung 10, 17 oder 34 cm
- Bühnenbelag aus Lochblechen
- Mastverlängerungen 20, 50, 80 oder 100 cm
- Ausleger-Verkürzung (Zusatzrahmen) bei geringem
Platzbedarf (unzureichende Fahrspurbreite)
Eigengewicht:
Montagewagen ca. 25 kN (2,5 t) Ballast 45 kN (4,5 t)
Weitere Hinweise siehe Aufbau und Verwendungsanleitung
Herunterladen

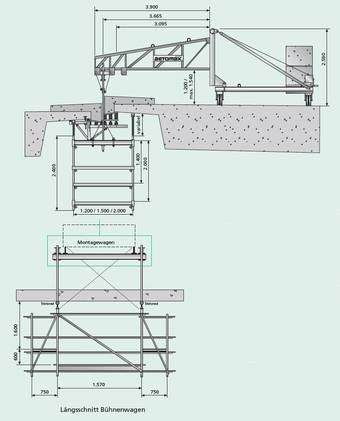

Diese Kombination wird speziell im Bereich der Mittelgesimse eingesetzt. Die Bühnenplattform bietet ideale Voraussetzungen für Montagearbeiten und Sichtkontrollen unter der Brücke. Der Verkehrsfluss auf der befahrenen Brückenseite wird nicht beeinträchtigt.
Die Mittelgesimsbühne kann an den BETOMAX®-Montagewagen MTW 72 mit Hilfe der Zusatztraverse angeflanscht werden
Für Montagearbeiten unterhalb der Brücke
Arbeitsbühne ist in Breiten von 1,20 m, 1,50 m oder 2,00 m verfügbar
Kann als Vor- und Nachläufer eingesetzt werden
Platzsparende einseitige Bedienung
Kein zusätzlicher Aufbau erforderlich; Bühne wird komplett vormontiert angeliefert
Gerüstrohrkonstruktion mit Lochblechen als Boden
Andere Bühnenabmessungen auf Anfrage
Zulässige Bühnenbelastung:
100 kg pro m² und 200 kg wandernde Einzellast
Die Mittelgesimsbühne kann an den BETOMAX®-Montagewagen MTW 72 mit Hilfe der Zusatztraverse angeflanscht werden
Für Montagearbeiten unterhalb der Brücke
Arbeitsbühne ist in Breiten von 1,20 m, 1,50 m oder 2,00 m verfügbar
Kann als Vor- und Nachläufer eingesetzt werden
Platzsparende einseitige Bedienung
Kein zusätzlicher Aufbau erforderlich; Bühne wird komplett vormontiert angeliefert
Gerüstrohrkonstruktion mit Lochblechen als Boden
Andere Bühnenabmessungen auf Anfrage
Zulässige Bühnenbelastung:
100 kg pro m² und 200 kg wandernde Einzellast
Fahrbare Arbeitsbühne zur rationellen Montage von BETOMAX®-Gesimskonsolen und Rohrleitungen oder Kontrollsichten bzw. Sanierungsarbeiten unter Mittelkappenbreichen von dicht nebeneinander befindlichen Brückenüberbauten.
Zulässigen Bühnenbelastung:
100 kg pro m² und 200 kg wandernde Einzellast
Für Montagearbeiten unterhalb der Brücke bei beengten Platzverhältnissen im Mittelkappenbereich
Die Arbeitsbühne ist in 1,20 m, 1,50 m und 2,00 m Breite lieferbar
Kann als Vor- bzw. Nachläufer eingesetzt werden
Vorläufer = Montage, Nachläufer = Demontage
Zulässigen Bühnenbelastung:
100 kg pro m² und 200 kg wandernde Einzellast
Für Montagearbeiten unterhalb der Brücke bei beengten Platzverhältnissen im Mittelkappenbereich
Die Arbeitsbühne ist in 1,20 m, 1,50 m und 2,00 m Breite lieferbar
Kann als Vor- bzw. Nachläufer eingesetzt werden
Vorläufer = Montage, Nachläufer = Demontage
Fahrbare Arbeitsbühne für Sichtungs- und Sanierungsarbeiten, Montage/Demontage von Gesimskonsolen oder Verlegen von Rohrleitungen in Brückenrandbereichen.
Zulässige Belastung:
150 kg pro m² oder 4 Personen
Komplexes Gerät, bis auf Ballast-Elemente (Stahlplatten) und Zugangsbauteile, keine weiteren Einzelkomponenten
Zur Montage und Demontage sowie zum Umsetzen des MTW´s 2004 werden Ausleger, Mast und Arbeitsbühne mittels Kurbelbetrieb entsprechend positioniert
Geschützter Zugang innerhalb der Konstruktion
Traktion:
- manuell durch Baustellenpersonal
- motorgetriebene Fahrzeuge
- Greifzug (manuell)
Schneller Auf- und Abbau aufgrund der vorgefertigten und auf die Situation abgestimmten Konstruktion
Fahrwerk höhenverstellbar (10 cm Raster), je nach Höhen- und Neigungsverhältnissen des Bauwerks anpassungsfähig
Radsätze einzeln lenk- und bremsbar
Eigengewicht:
Montagewagen ca. 64,53 kN (6,4 t) inkl. Ballast
Weitere Hinweise siehe Aufbau- und Verwendungsanleitung
Herunterladen
Fahrbare Arbeitsbühne für besondere Einsätze z. B. Sanierung und Neubau, speziell bei Bauwerken mit vorhandenen Lärmschutzwänden max. 3,50 m:
Montage von Gesimskonsolen vor Kappenabbruch
Demontage von Gesimskonsolen nach Kappenherstellung mit fertig montierten Lärmschutzwänden
Bauwerksprüfungen und Instandsetzungsarbeiten in Brückenrandbereichen
Montage / Demontage von Versorgungsleitungen unter Brückenüberbauten
Einfache Vor-Ort-Montage der vorgefertigten und auf die Situation abgestimmten Einzelkomponenten
Max. Variabilität durch modularen Aufbau der Systemkomponenten
Sicherer Zugang innerhalb der Konstruktion
Radsätze einzeln lenk- und bremsbar
Fahrwerk höhenverstellbar, je nach Höhen- und Neigungsverhältnissen des Bauwerks
Mit teleskopierbarer Arbeitsbühne lieferbar (bis 4,70 m) in Verbindung mit MTW 2000
Weitere Hinweise siehe Aufbau- und Verwendungsanleitung
Montage von Gesimskonsolen vor Kappenabbruch
Demontage von Gesimskonsolen nach Kappenherstellung mit fertig montierten Lärmschutzwänden
Bauwerksprüfungen und Instandsetzungsarbeiten in Brückenrandbereichen
Montage / Demontage von Versorgungsleitungen unter Brückenüberbauten
Einfache Vor-Ort-Montage der vorgefertigten und auf die Situation abgestimmten Einzelkomponenten
Max. Variabilität durch modularen Aufbau der Systemkomponenten
Sicherer Zugang innerhalb der Konstruktion
Radsätze einzeln lenk- und bremsbar
Fahrwerk höhenverstellbar, je nach Höhen- und Neigungsverhältnissen des Bauwerks
Mit teleskopierbarer Arbeitsbühne lieferbar (bis 4,70 m) in Verbindung mit MTW 2000
Weitere Hinweise siehe Aufbau- und Verwendungsanleitung
