BETOMAX® systems liefert den COMAX® P, Q und L in verschiedenen Sondertypen für den speziellen Bedarf mit folgenden Parametern:
- COMAX® P in Element-Längen bis 2,50 m ausführbar
- COMAX® Q und L in Element-Längen bis 1,25 m ausführbar
- Elementbreite / Blechbreite (B) für COMAX® P 60, 80, 110, 140, 160, 190, 220 und 240 mm
- Elementbreite / Blechbreite (B) für COMAX® Q und COMAX® L 110, 140, 160, 190, 220 und 240 mm
- COMAX® P, Q und L - KOMO-zertifiziert
- Kastenhöhe: COMAX® P und Q: 30 mm
- Kastenhöhe: COMAX® L: 46mm

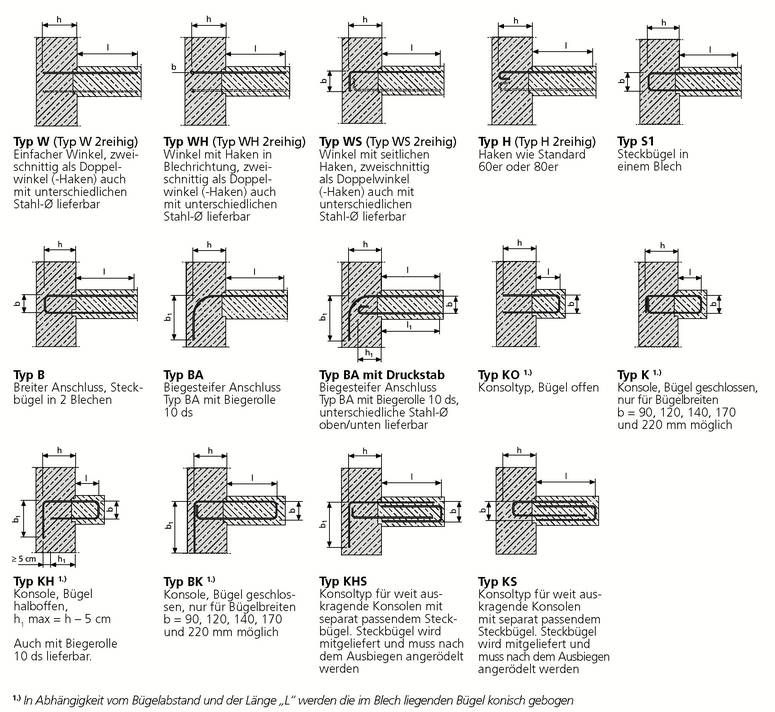

- Bügeltypen laut Zeichnungen (siehe Typenübersicht)
- Betonstahl-Ø 8, 10 und 12 mm, Ø 6 und 14 mm auf Anfrage
- Standardbügelabstände 15, 20 und 25 cm
- Variabler Bügelabstand (e) möglich (COMAX®L nur im 5 cm Raster)
- COMAX® P und Q: Bügelbreite (b) mindestens 2 cm kleiner als die gewählte Elementbreite (B)
- COMAX® L und KOMO zertifiziert: Bügelbreite (b) mindestens 3 cm kleiner als die gewählte Elementbreite (B)
- Nach EC 2 darf der Bewehrungsquerschnitt zu 80% ausgenutzt werden.
Downloads
Typ W / Typ W 2reihig
Einfacher Winkel, zweischnittig als Doppelwinkel (-Haken) auch mit unterschiedlichen Stahldurchmessern lieferbar.
Die Werte e, h und l sind variabel in Abhängigkeit von Elementbreite, Blechtyp und BSt Ø. Die Verankerungslänge gilt nur für einreihige Elemente mit Standardlochung.
Technische Änderungen vorbehalten. Die Maße wie auch die Kombination der Maximalwerte sind im Einzelfall abzustimmen. Aufgelistet sind Ausführungsbeispiele.
Typ WH / WH 2reihig
Winkel mit Haken in Blechrichtung, zweischnittig als Doppelwinkel (-Haken) auch mit unterschiedlichen Stahldurchmessern lieferbar.
Winkel mit Haken in Blechrichtung, zweischnittig als Doppelwinkel (-Haken) auch mit unterschiedlichen Stahldurchmessern lieferbar.
Typ WS / WS 2reihig
Winkel mit seitlichen Haken, zweischnittig als Doppelwinkel (-Haken) auch mit unterschiedlichen Stahldurchmessern lieferbar.
Winkel mit seitlichen Haken, zweischnittig als Doppelwinkel (-Haken) auch mit unterschiedlichen Stahldurchmessern lieferbar.
Typ H - Typ H 2reihig
Haken wie Standard 60er oder 80er. Zweischnittig als Doppelhaken auch mit unterschiedlichen Stahldurchmessern lieferbar.
Haken wie Standard 60er oder 80er. Zweischnittig als Doppelhaken auch mit unterschiedlichen Stahldurchmessern lieferbar.
Downloads
Typ BA mit Druckstab
Biegesteifer Anschluss mit Biegerolle 10 ds, unterschiedliche Stahldurchmesser oben/unten lieferbar.
Typ KO
Konsoltyp, Bügel offen.
In Abhängigkeit von e und l werden die im Blech liegenden Bügel konisch gebogen. bei max. Verankerungslänge ist die Bügelspitze 6 ds.
Typ L nur b-Maße 8,11,13, 16, 19 und 21 cm möglich.
Konsoltyp, Bügel offen.
In Abhängigkeit von e und l werden die im Blech liegenden Bügel konisch gebogen. bei max. Verankerungslänge ist die Bügelspitze 6 ds.
Typ L nur b-Maße 8,11,13, 16, 19 und 21 cm möglich.
Downloads
Typ K
Konsole Bügel geschlossen, nur für Bügelbreiten b = 90, 120, 140, 170 und 220 mm möglich.
In Abhängigkeit von e und l werden die im Blech liegenden Bügel konisch gebogen. Bei max. Verankerungslänge ist die Bügelspitze 6 ds.
Die Werte e, b, h und l sind variabel in Abhängigkeit von Elementbreite, Blechtyp und BSt Ø.
Downloads
Typ KH
Konsole Bügel halboffen, h1 max. = h - 5 cm.
Die Bügelbreite b1 ist variabel und zwingend bei Bestellung anzugeben.
Auch mit Biegerolle 10 ds lieferbar.
In Abhängigkeit von e und l werden die im Blech liegenden Bügel konisch gebogen. Bei max. Verankerungslänge ist die Bügelspitze 6 ds.
Gilt mit Biegerolle 4 ds.
Downloads
Typ BK
Die Bügelbreite b1 ist variabel und zwingend bei Bestellung anzugeben.
Konsole Bügel geschlossen, nur für Bügelbreiten b = 90, 120, 140, 170 und 220 mm möglich.
Auch mit Biegerolle 10 ds lieferbar.
In Abhängigkeit von e und l werden die im Blech liegenden Bügel konisch gebogen. Bei max. Verankerungslänge ist die Bügelspitze 6 ds.
Downloads
Typ KHS
Die Bügelbreite b1 ist variabel und zwingend bei Bestellung anzugeben.
Konsoltyp für weit auskragende Konsolen mit passendem Steckbügel.
Der Steckbügel wird mitgeliefert und muss nach dem Ausbiegen angerödelt werden.
Typ KS
Konsoltyp für weit auskragende Konsolen mit passendem Steckbügel.
Der Steckbügel wird mitgeliefert und muss nach dem Ausbiegen angerödelt werden.
Konsoltyp für weit auskragende Konsolen mit passendem Steckbügel.
Der Steckbügel wird mitgeliefert und muss nach dem Ausbiegen angerödelt werden.
